Installatie instructies voor
het aansluiten van MAGNUM
Tracing zelfregulerende kabel
Benodigd gereedschap: Stanley-mes, punttang, combinatietang en
heteluchtblazer /verfstripper.
Inhoud krimpkousconnectorset voor Beginlas:
1) 2 x krimpkous van 3 mm lengte 40 mm
2) 1 x krimpkous van 6 mm lengte 60 mm
3) 1 x krimpkous met lijm 12 mm lengte 25 mm
4) 1 x krimpkous met lijm 16 mm lengte 180 mm
5) 3 x kabelverbinders

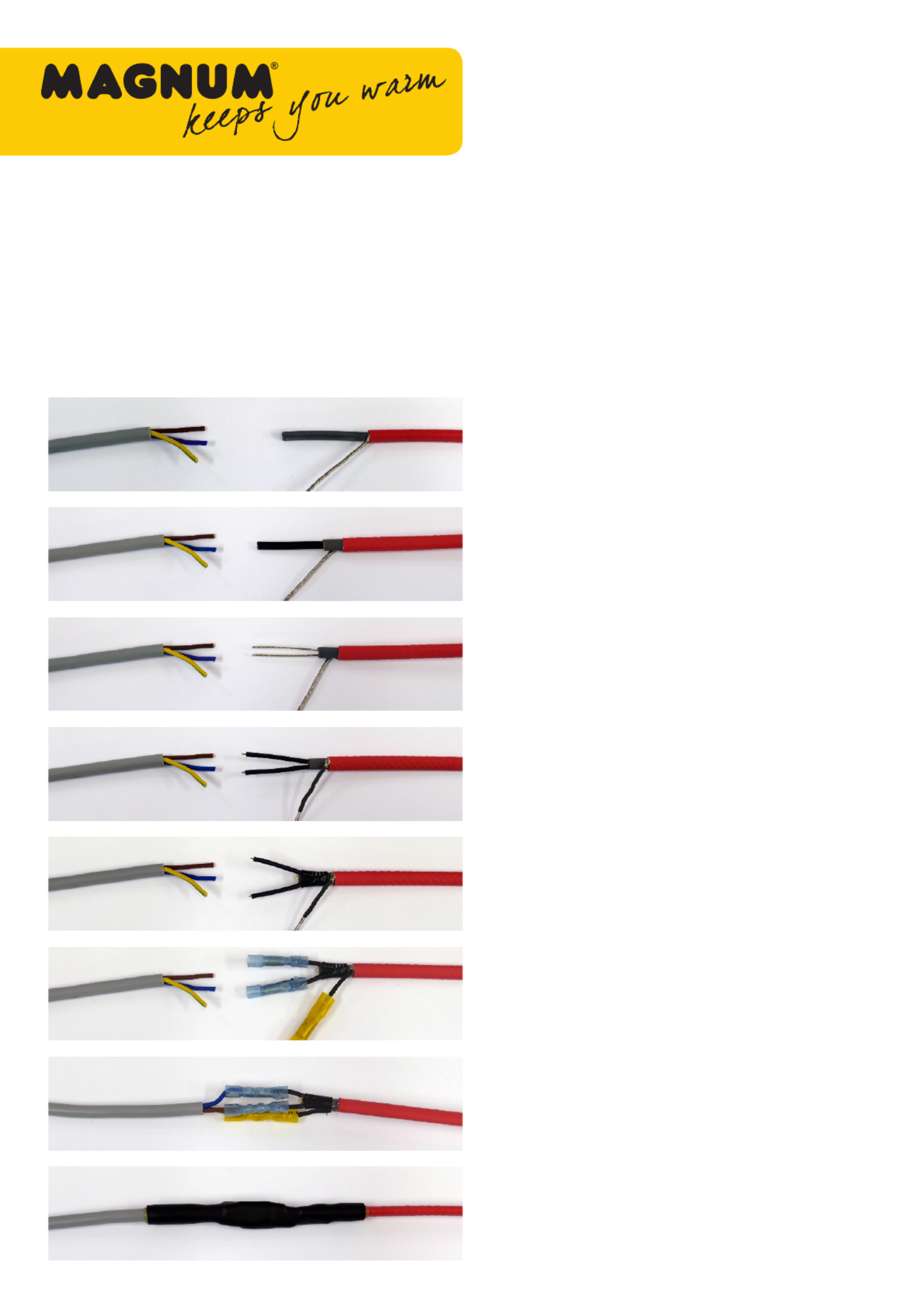

Voorbereiding voor aansluiting naar de voedingskabel:
Strip nauwkeurig 60 mm van de buitenmantel, ontvlecht het
aardingsvlechtwerk en draai deze in elkaar als aarddraad.
Verwijder voorzichtig 40 mm van de vrijgekomen grijze
isloatiemantel, zodat de koolstof kern (zwart) volledig zichtbaar
wordt tot op 20 mm van de aarddraad.
Verwijder het koolstofmateriaal zonder de stroomgeleiders
(voedingskabels) te beschadigen, zodat deze volledig bloot komen
te liggen
Schuif de twee krimpisolaties (1) over de twee voedingskabels en
één krimpisolatie (2) over de aarddraad. Krimp vervlogens deze 3
krimpisolaties volledig met de heteluchtblazer.
Schuif krimpisolatie (3) over de twee voedingskabels tot aan de
aarddraad. Krimp deze vervolgens en dicht het open stuk tussen
de twee voedingskabels meteen met de punttang. Gesmolten
lijm verschijnt dan aan de randen. Er is nu een duidelijke scheiding
gemaakt tussen de twee voedingskabels.
Het voedingseind is nu klaar voor aansluiting op de schakelaar,
geaarde stekker of voor verlenging met een drie-aderige
stroomkabel geschikt voor netspanning. Aansluiting altijd over de
aardlek groep en overeenkomstig de NEN 1010 normen. Voor een
correcte en waterdichte aansluiting kan gebruik worden gemaakt
van de bijgeleverde kabelverbinders (5) en krimpisolatie (4)
welke tevens na montage m.b.v. een heteluchtblazer kan worden
afgewerkt.
