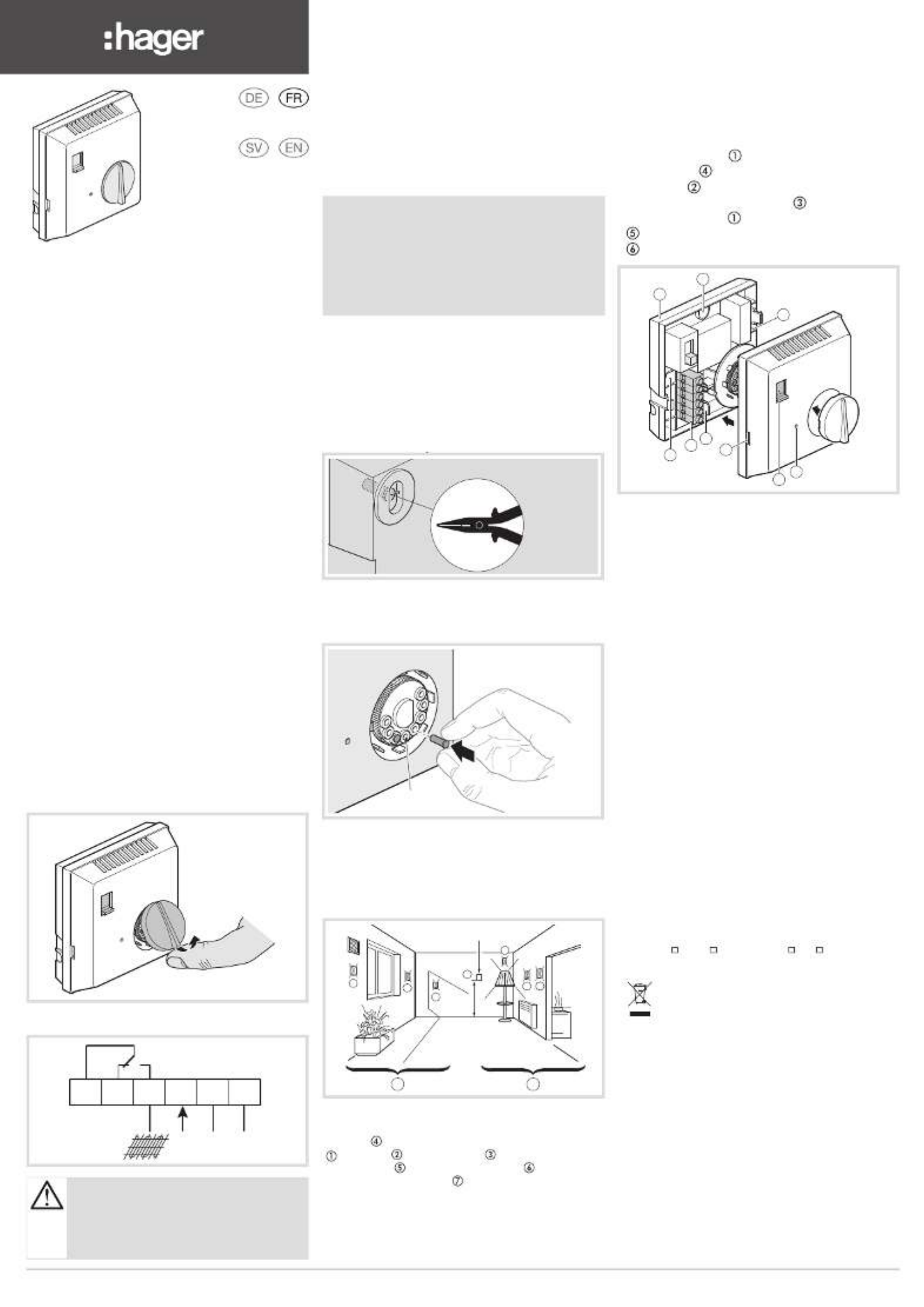

Présentation du produit Montage
Le 25513 est un thermostat d’ambiance électronique
tout particulièrement adapté à la commande de
chauage rayonnant tel que le plancher chauant
(PRE) ou le plafond rayonnant électrique, grâce à sa
régulation chronoproportionnelle.Il peut interpréter
jusqu’à 6 consignes fil pilote.
Principe du fil pilote
Le fil pilote est une phase supplémentaire qui
permet à un programmateur, un délesteur ou
tout autre automatisme, d’envoyer des ordres
de commande au thermostat (thermostat
du convecteur, thermostat d’ambiance). Le
thermostat d’ambiance 25513 peut interpréter
jusqu’à 6 ordres de commande.
Ces ordres peuvent être des consignes de
chauage ou de délestage (arrêt).
- valeur indiquée sur le bouton confort =
de réglage du thermostat (de 5 à 30 °C).
- -2 °C par rapport au réglage du confort réduit =
- 6 °C fixe indépendant du bouton hors gel =
de réglage
- arrêt du chauage (délestage). arrêt =
- -1 °C par rapport au réglage du confort éco 1 =
- -2 °C par rapport au réglage du confort.éco 2 =
Etalonnage de la consigne
Quelques jours après la mise en marche du
chauage, il est conseillé de relever la température
ambiante à l’aide d’un thermo-mètre placé au
centre de la pièce.
Retirer le bouton de réglage du thermostat et le
repositionner en face de la valeur indiquée par le
thermomètre.
Raccordement électrique
Limitation du réglage de la consigne
confort
Il est possible de limiter mécaniquement la plage
de réglage de la consigne confort (par ex : de 10°
à
20° C) ou même de figer la consigne (par ex : 20 °C).
Pour celà :
1. récuperer les deux ergots de blocage qui sont
livrés dans le socle du produit :
2. positionner le bouton de réglage bien en face
d’une valeur (20 °C par exemple) et le déclipser.
3. mettre en place les ergots de blocage.
Ex : blocage de la consigne à 20 °C
4. remettre en place le bouton de réglage et vérifier
que le blocage s’eectue bien aux valeurs désirées.
Installation du thermostat 25513
installer le thermostat à 1,50 m du sol, sur le mur
intérieur en évitant les influences externes :
( aérateur, mur extérieur, rayons de soleil)
et internes : ( appareil d’éclairage, derrière
conduit de fumée, four convecteurs).
Boucher la gaine afin d’éviter tout courant d’air.
A influences externes
B influences internes
20
10
25
5
30
15
0
°C
I
6LE000433B1
25513
6LE000433B
20
10
25
5
15
0
I
3 52 41
Fil
Pilote
6
Ph N
20
10
25
5
30
15
∞C
12
3
4
5
7 6
BA
25513
1,50 m
Montage
Le thermostat peut être installé en saillie ou sur
une boîte d’encastrement avec un entreaxe
de 60 mm. Arrivée du câble par l’arrière.
- déclipser le capot
- fixer le socle du thermostat par les trous
de fixation
- brancher les fils sur le bornier
- remonter le capot
- voyant indiquant l’état de la sortie
- interrupteur marche / arrêt.
Spécifications techniques
Caractéristiques électriques
Alimentation : 230 V~ ±15% 50/60 Hz
240 V~+/-6% 50/60 Hz
Sortie : 1 contact inverseur libre de potentiel :
µ
8A 230 V~ AC1
Consommation : 0,5 VA
Tension et courant déclarés pour les besoins
des essais d’émissions CEM : 230 V~ / 0.5A
Tension de choc : 4kV
Protection amont : disjoncteur 10A
Caractéristiques fonctionnelles
Base de temps : 8 mn
Bande proportionnelle : 2,5 °C
Dimensions : 80 x 80 x 30
Structure du logiciel : classe A
Action de type : 2B
Classe d'isolation : II
Produit à montage indépendant pour être fixé
sur une boîte d’encastrement ou en saillie.
Environnement
T° de fonctionnement : 0 °C à +50 °C
T° stockage : -10 °C à +65 °C
Classe ecodesign : 4
Indice de protection : IP 30
Degré de pollution : 2
Raccordement
souple : 1 à 2,5 - rigide : 1,5 à 4
Comment éliminer ce produit
(déchets d’équipements électriques
et électroniques).
(Applicable dans les pays de l’Union Européenne et aux autres
pays européens disposant de systèmes de collecte sélective).
Ce symbole sur le produit ou sa documentation indique qu’il ne
doit pas être éliminé en fin de vie avec les autres déchets ménagers.
L’élimination incontrôlée des déchets pouvant porter préjudice à
l’environnement ou à la santé humaine, veuillez le séparer des
autres types de déchets et le recycler de façon responsable. Vous
favoriserez ainsi la réutilisation durable des ressources matérielles.
Les particuliers sont invités à contacter le distributeur leur ayant
vendu le produit ou à se renseigner auprès de leur mairie pour
savoir où et comment ils peuvent se débarrasser de ce produit afin
qu’il soit recyclé en respectant l’environnement.
Les entreprises sont invitées à contacter leurs fournisseurs et à
consulter les conditions de leur contrat de vente. Ce produit ne doit
pas être éliminé avec les autres déchets commerciaux.
Utilisable partout en Europe
å
et en Suisse
Garantie
24 mois contre tous vices de matières ou de fabrication, à partir de leur
date de production. En cas de défectuosité, le produit doit être remis au
grossiste habituel.
La garantie ne joue que si la procédure de retour via l’installateur et le
grossiste est respectée et si après expertise notre service contrôle
qualité ne détecte pas un défaut dû à une mise en oeuvre et/ou une
utilisation non conforme aux règles de l’art.
Les remarques éventuelles expliquant la défectuosité devront
accompagner le produit.
Butée mécanique
Thermostats d’ambiance
électronique
Notice d’instructions
20
10
25
5
15
0
I
3
4
1
2
5
6
2
2
2
1 2 3 4 5 6
L’installation et le montage d’appareils électriques
doivent être eectués uniquement par des
électriciens qualifiés, en conformité avec les normes
d’installation et dans le respect des directives,
dispositions et consignes de sécurité et de
prévention des accidents en vigueur dans le pays.
