6LE000950A1
6LE000950A
test
1
auto
2
auto
1
test
2
EEN101
EEN100, EEN101
EEN003, EEN002
mWyłącznik zmierzchowy
Instrukcja obsługi
Zasada działania
Wyłączniki zmierzchowe EEN100/EEN101 sterują
systemem oświetlenia zależnie od naturalnego
poziomu oświetlenia;
- użytkownik ustawia zakres pracy;
- czujnik fotooptyczny mierzy poziom natężenia
oświetlenie zewnętrznego.
Wyjście wyłącznika EEN100/EEN101 jest:
- włączone, gdy zmierzony poziom natężenia jest
niższy niż ustawiony poziom natężenia,
- wyłączone, gdy zmierzony poziom natężenia jest
wyższy niż ustawiony poziom natężenia.
Wyłącznik zmierzchowy posiada „wbudowane”
opóźnienie czasowe, zapobiegające
niezamierzonemu włączeniu, pod wpływem
krótkotrwałych zmian jasności, np. re ektory
samochodowe, itp.

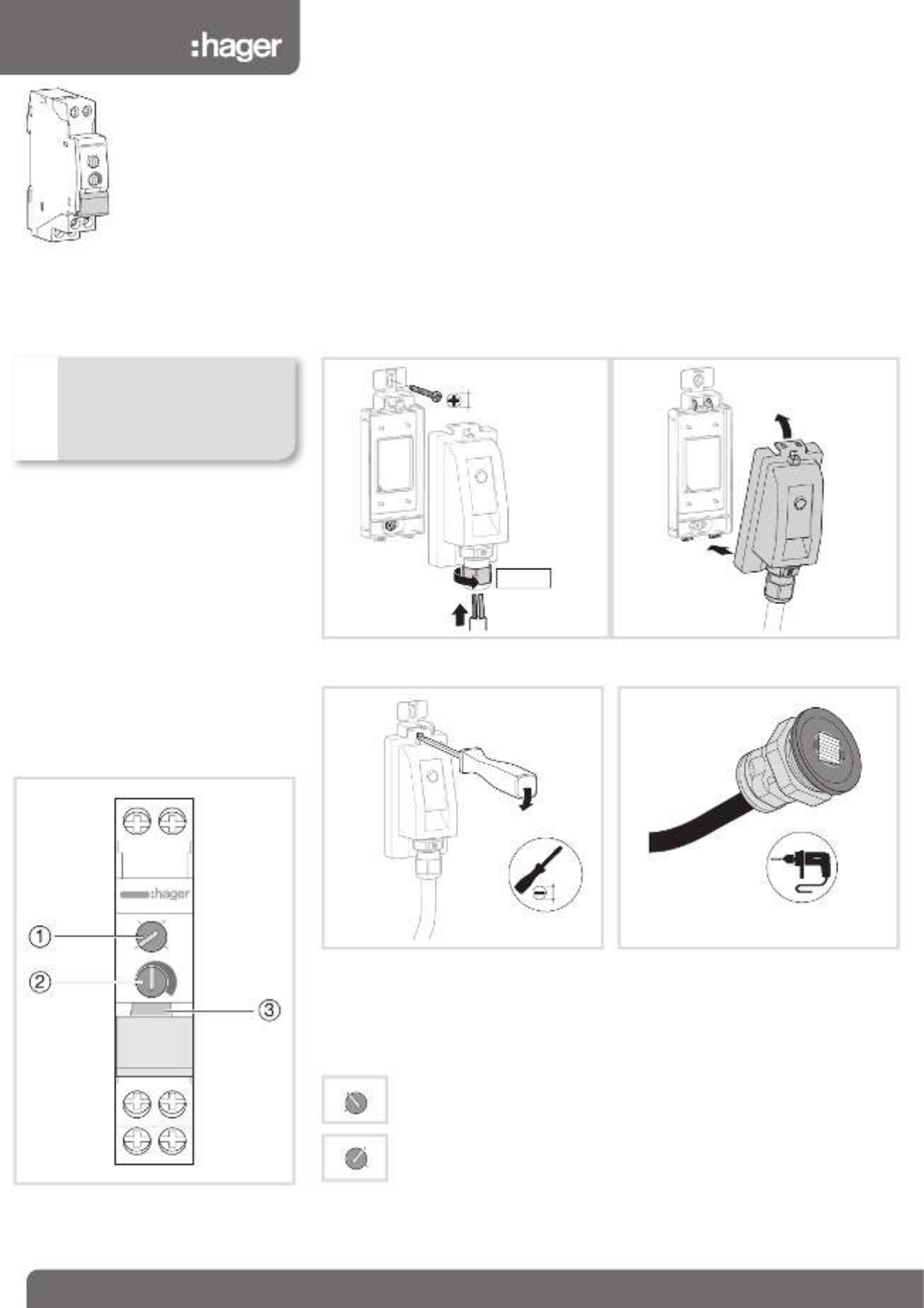

Prezentacja wizualna produktu
auto
1
test
2
test
1
auto
2
1 Przełącznik zakresu czułości
2 Potencjometr zakresu oświetlenia
3 Wskaźnik LED stanu załączenia
Ustawianie zakresu pracy
Pozycja test przełącznika 1 (1 dla zakresu), ułatwia
ustawienie zakresu pracy wyłącznika, usuwa
opóźnienie czasowe włączenia i wyłączenia.
Wybrać zakres czułości odpowiadający
wymaganemu zastosowaniu (przełącznik :1)
Pozycja "test 1" - 5 do 100 lux (niski
poziom oświetlenia); przykładowe
zastosowanie: oświetlenie publiczne,
okna sklepowe
Pozycja "test 2" - 50 do 2000 lux
(wysoki poziom oświetlenia);
przykładowe zastosowanie:
sterowanie zaciemnieniem
Ustawić przełącznik w pozycje "test 1" lub 1
"test 2" (zależnie od wymaganego zakresu); o
danej porze dnia (wymagana jasność zewnętrzna),
ustawić potencjometrem wartość graniczną (LED
włączy się); powrócić przełącznikiem do pozycji
"auto 1" lub "auto 2" (zależnie od wcześniej
ustawionej pozycji test), do normalnego trybu
pracy urządzenia.
Montaż czujnika
W celu zapewnienia poprawnej pracy wyłącznika
zmierzchowego, na natynkowy czujnik EEN003
nie może padać światło sztuczne ani bezpośrednie
promieniowanie słoneczne, oraz musi być
zabezpieczony przed pyłem i wilgocią.
Czujnik do zabudowy EEN002 powinien być
instalowany w bryzgoszczelnych obudowach.
W przypadku przerwy w połączeniu
między czujnikiem i wyłącznikiem zmierzchowym,
wskaźnik LED wyłącznika zmierzchowego pulsuje
aby wskazać błąd połączenia.
O
Należy upewnić się, że wyłącznik
zmierzchowy jest odłączony od zasilania
przed podłączeniem czujnika.
To urządzenie powinno być instalowane
zgodnie z przepisami obowiązującymi
w danym kraju.
Czujniki EEN002 oraz EEN003 są
kompatybilne tylko z wyłącznikami
zmierzchowymi EEN100 oraz EEN101
q
Ø 20
4
2,5
D
E
A
B
C2,5 N.m
4 mm
EEN003 (EEN100)
EEN003 (EEN100) Otwieranie EEN002 (EEN101)
auto
1
test
1
test
2
auto
2
12
Rozwiązywanie problemów Hager EEN100
Jeśli dokładnie przeczytałeś instrukcję, ale nie znalazłeś rozwiązania swojego problemu, poproś o pomoc innych użytkowników
Specyfikacje
| Kolor produktu: | Szary |
| Częstotliwość wejściowa AC: | 50 - 60 Hz |
| Napięcie wejściowe AC: | 230 V |
| Maksymalne natężenie prądu: | 16 A |
| Czułość światła: | 2000 lx |
