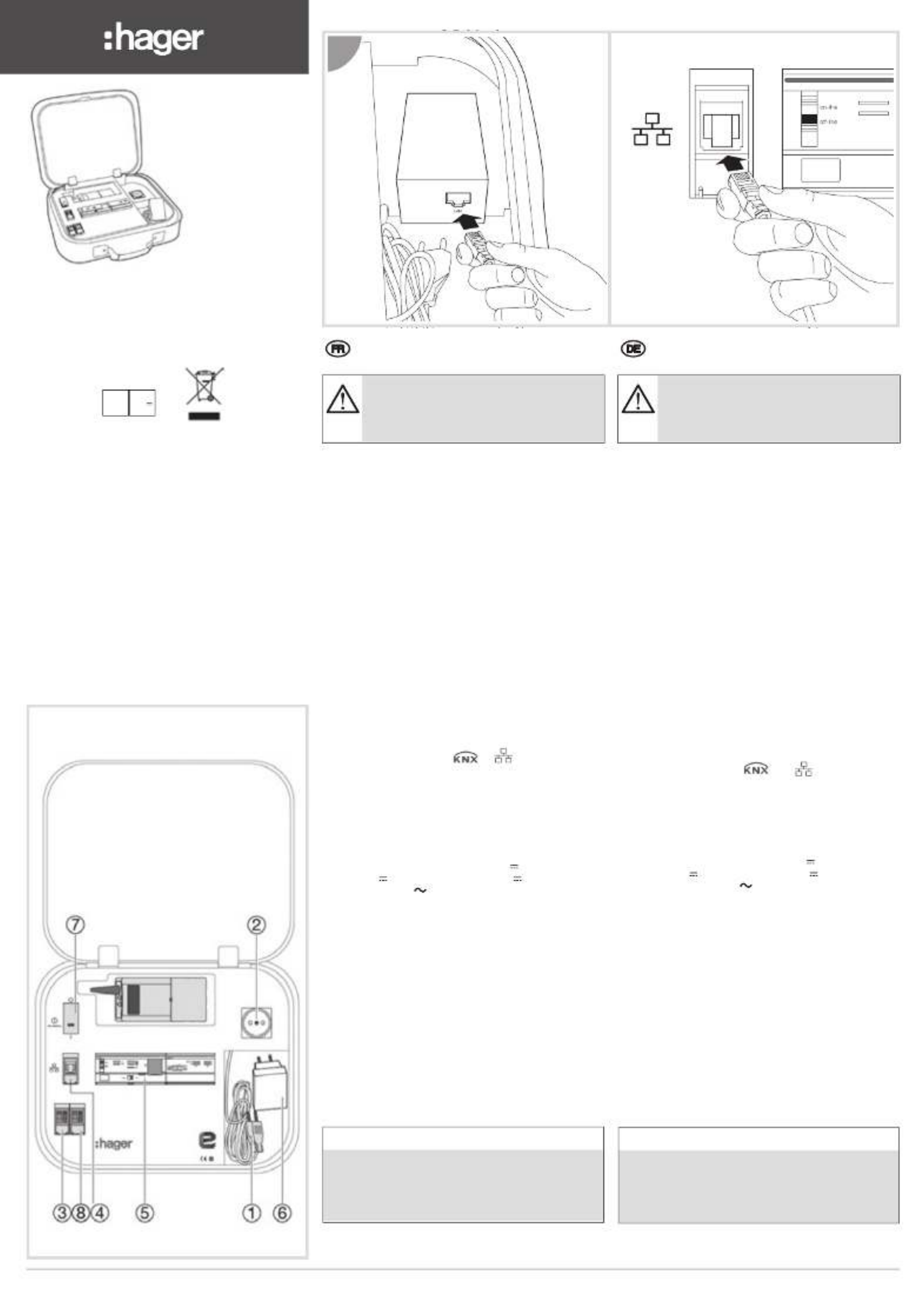

Strona 1/4
TXA101
TXA101C
a
e
z
i
o
y
r
t
s
Ce kit permet de configurer une installation KNX Easy
via une connexion WIFI établie grâce au point d’accès
WIFI fourni. La configuration est eectuée au travers
de tablettes, de smartphones ou de PC liés à ce
réseau WIFI.
Recommandations de mise en œuvre
1.
Brancher le câble réseau entre le port LAN de
l’interface de connexion WIFI et la prise RJ45 .6 4
2. Connecter l’interface de connexion WIFI à la 6
prise de courant .2
3. Sur le TJA670, placer le commutateur vertical A
en position on-line et le commutateur horizontal B
situé sous le FPL en position auto.
4. Connecter la valise au bus KNX de l’installation via
le connecteur .8
5. Brancher le cordon d’alimentation à une 1
prise secteur et mettre la valise sous tension en
appuyant sur l’interrupteur : les LEDs , et 7OK C1
C2 du produit TXA114 sont allumées vert fixe.
S'assurer que l'interface de connexion WIFI est 6
en mode routeur.
6. Une fois les LEDs , et du TJA670 OK
allumées vert fixes, la connexion à l’installation est
possible.
Caractéristiques techniques
Tension d’alimentation 1 ............................................
.................................. 230 V~ 50/60 Hz +10% / -15%
Sortie Bus KNX 30 V (320 mA) TBTS8 ...................
Sortie 24V 24V (640mA) TBTS 3 .........................
Sortie Prise 230V v 2
• 2.5 A max.
• TXA101 pour appareils de Classe 2 ...........................
• TXA101C pour appareils de Classe 1 ........................
Degré de pollution 2 .....................................................
Puissance absorbée max. 10 W ..................................
Altitude de fonctionnement < 2000 m .........................
Tension de choc 4 KW .................................................
Indice de protection IP30 ............................................
Résistance aux chocs IK04 .........................................
Catégorie de surtension III ..........................................
Dimensions 41 x 37 x 11 cm .......................................
Prise réseau Ethernet/IP
4
1x RJ45 ..........................
Communication réseau Ethernet 100 / 1000 Base T ...
Interface USB 1x USB typ 2 ........................................
Routeur WIFI ....................voir documentation fournie
Température de fonctionnement -0 °C ->+45 °C .......
Température de stockage -20 °C -> +70 °C ................
?nB
Mit diesem Set können Sie eine KNX Easy-Anlage
per WLAN-Verbindung über den mitgelieferten
WLAN Access Point installieren. Die Konfiguration
erfolgt über mit diesem WLAN-Netzwerk verbundene
Tablets, Smartphones oder PCs.
Inbetriebnahmehinweise
1.
Das Netzwerkkabel an den LAN-Port der WLAN-
Schnittstel und die RJ45-Buchse anschließen.6 4
2. Die WLAN-Schnittstelle mit der Steckdose 6
verbinden .2
3. Stellen Sie den vertikalen Schalter des TJA670 A
auf „Online“ und den horizontalen Schalter unter B
dem Beschriftungsfeld-Halter auf „Auto“.
4. Schließen Sie den Koer mit dem Stecker an 8
den KNX-Bus der Anlage an.
5. Verbinden Sie das Stromkabel mit einer 1
Steckdose und schalten Sie den Koer durch
Drücken des Schalters ein: Die LEDs , 7OK
C1 C2 und des Produktes TXA114 leuchten
durchgehend grün.
Vergewissern Sie sich, dass sich die WLAN-
Schnittstelle im Router-Modus befindet.6
6. Sobald die LEDs , und des TJA670 OK
durchgehend grün leuchten, ist die Verbindung mit
der Anlage möglich.
Technische Daten
Versorgungsspannung 1 ...........................................
.................................. 230 V~ 50/60 Hz +10% / -15%
Ausgang KNX-Bus 30 V (320 mA) SELV8 ..............
Ausgang 24V 24V (640mA) SELV 3 ....................
Ausgangsbuchse 230V v2
• 2.5 A max.
• TXA101 für Klassengeräte 2 .......................................
• TXA101C für Klassengeräte 1 ....................................
Verschmutzungsgrad 2 ................................................
Max. Leistungsaufnahme 10 W ...................................
Betriebshöhe < 2000 m ...............................................
Stoßspannung 4 KW ...................................................
Schutzart IP30 ............................................................
Stoßfestigkeit IK04 .......................................................
Überspannungskategorie III .......................................
Abmessungen 41 x 37 x 11 cm ..................................
Netzwerkanschluss Ethernet/IP
4
................1x RJ45
Kommunikation per Ethernet-Verbindung 100 / 1000 .
Base T
USB-Schnittstelle 1x USB typ 2 ..................................
WLAN-Router siehe mitgelieferte Dokumentation ......
Betriebstemperatur -0 °C ->+45 °C ............................
Lagertemperatur -20 °C -> +70 °C ..............................
M
Bus
30 V 24 V
V
erwendbar in ganz Europa
å
und in der Schweiz
Hiermit erklärt Hager Controls, dass dieses Produkt mit den
grundlegenden Anforderungen und den anderen relevanten
Vorschriften der Richtlinie 2014/53/UE übereinstimmt». (BMWi)
Die CE-Konformitätserklärung steht auf der Webseite
www.hagergroup.com zur Verfügung.
6LE007109A1
6LE007109A
aOutil de conguration Easy
eKongurationstool Easy
zEasy conguration tool
iEasy conguratieset
oEasy Programmeringsverktøy
sProgrammeringsverktyg Easy
yDispositivo di congurazione Easy
rCongurador Easy
tKit Congurador Easy
WIFI Router
1
A
- Appareil à installer uniquement par un
installateur électricien selon les normes
d’installation en vigueur dans le pays.
- Respecter les règles d’installation TBTS.
- Einbau und Montage dürfen nur durch eine
Elektrofachkraft gemäß den einschlägigen
Installationsnormen des Landes erfolgen.
- Schutzmaßnahme SELV beachten.
E
Utilisable partout en Europe et en Suisseå
Par la présente Hager Controls déclare que l’appareil est
conforme aux exigences essentielles et aux autres dispositions
pertinentes de la directive 2014/53/UE.
La déclaration CE peut être consultée sur le site :
www.hagergroup.com
