Dźwignia przerzutki
(2-WAY RELEASE)
WAŻNA INFORMACJA
•Aby uzyskać informacje dotyczące montażu, regulacji i wymiany produktów,
które nie zostały opisane w tym podręczniku użytkownika, należy skontaktować
się z punktem sprzedaży lub dystrybutorem. Podręcznik sprzedawcy dla
doświadczonych i zawodowych mechaników rowerowych jest dostępny na naszej
stronie internetowej (https://si.shimano.com).
Ze względów bezpieczeństwa przed użyciem produktu
należy dokładnie zapoznać się z niniejszym „podręcznikiem
użytkownika”, przestrzegać go podczas użytkowania
produktu i przechowywać w takim miejscu, aby w każdej
chwili był dostępny do wglądu.
Poniższe instrukcje muszą być zawsze przestrzegane w celu zapobieżenia
obrażeniom oraz uszkodzeniom wyposażenia i otoczenia. Instrukcje zostały
sklasyfikowane zgodnie ze stopniem niebezpieczeństwa lub wielkością możliwych
uszkodzeń, które mogą wynikać z nieprawidłowego użytkowania produktu.
NIEBEZPIECZEŃSTWO
Niezastosowanie się do podanych
instrukcji skutkuje śmiercią albo
poważnymi obrażeniami.
OSTRZEŻENIE
Niezastosowanie się do podanych
instrukcji może skutkować śmiercią albo
poważnymi obrażeniami.
PRZESTROGA
Niezastosowanie się do podanych
instrukcji może skutkować obrażeniami
albo uszkodzeniami wyposażenia i
otoczenia.
Istotne informacje dotyczące bezpieczeństwa
OSTRZEŻENIE
•Nie demontować ani nie modyfikować produktu. W przeciwnym razie może to
spowodować nieprawidłowe działanie produktu, co może doprowadzić do
nagłego upadku, a w konsekwencji poważnych obrażeń.
Uwaga
•Podczas działania dźwigni należy kręcić ramionami mechanizmu korbowego.
•Gwarancja nie obejmuje naturalnego zużycia ani pogorszenia działania
wynikających z normalnego użytkowania i starzenia się.
•Dźwignie z włókna węglowego należy czyścić za pomocą miękkiej szmatki i
neutralnego detergentu. W przeciwnym razie materiał może ulec uszkodzeniu i
w konsekwencji osłabieniu.
•Unikać pozostawiania dźwigni z włókna węglowego w miejscach, w których
mogą być narażone na działanie wysokich temperatur. Należy również
przechowywać je z dala od ognia.
Regularne kontrole przed rozpoczęciem jazdy na
rowerze
Przed rozpoczęciem jazdy na rowerze należy sprawdzić poniższe elementy. W
przypadku występowania problemów należy skontaktować się z punktem sprzedaży
lub dystrybutorem.
•Czy zmiana przełożeń odbywa się płynnie?
•Czy dźwignie zostały prawidłowo zamocowane na kierownicy?
•Czy podczas użytkowania słychać nietypowe odgłosy?

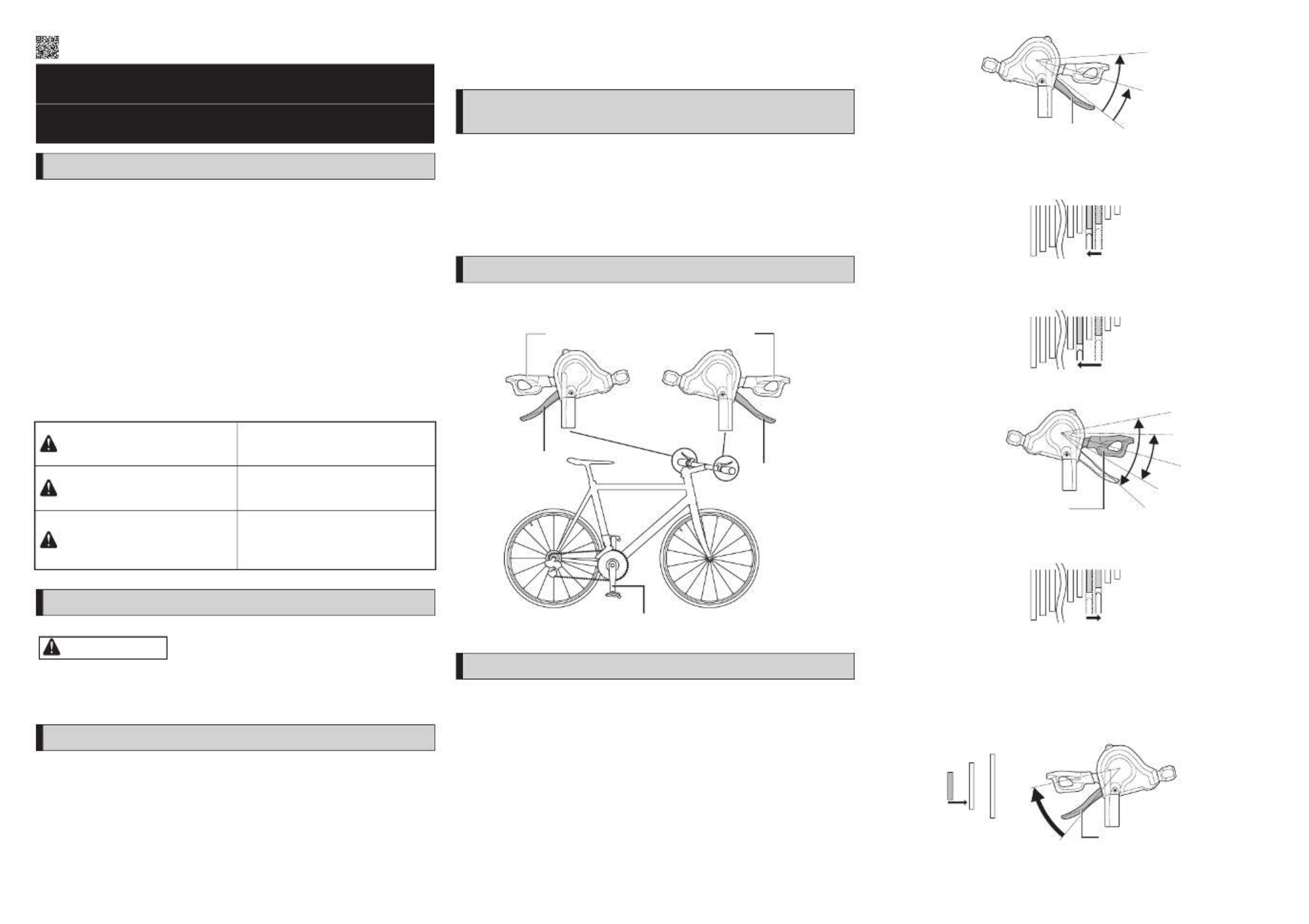

Nazwy części
Dźwignia B Dźwignia B
Dźwignia A
Dźwignia A
Ramię mechanizmu korbowego
Przód Tył
Sposób obsługi
Zmiana przełożeń
Podczas działania dźwigni należy kręcić ramionami mechanizmu korbowego.
Uwagi dotyczące działania
Po zmianie przełożenia, zarówno dźwignia A jak i dźwignia B wracają do pozycji
początkowej.
Działanie prawej dźwigni
Zmiana o określoną liczbę zębatek zależy od skoku dźwigni. Aby zmienić o jedną
zębatkę, należy ustawić dźwignię w pozycji (1). Aby zmienić o dwie zębatki, należy
ustawić dźwignię w pozycji (2).
•Dźwignia A: przełącza na większą zębatkę
(2)
(1)
Pozycja początkowa dźwigni A
(1) Zmiana o jedną zębatkę
Przykład: zmiana z trzeciej zębatki na czwartą
4 3
(2) Szybka zmiana o dwie zębatki
Przykład: zmiana z trzeciej zębatki na piątą
35
•Dźwignia B: przełącza na mniejszą zębatkę
(2)
(1)
Pozycja początkowa dźwigni B
(1)
(2)
Przykład: zmiana z czwartej zębatki na trzecią
34
Zmiana przełożeń odbywa się poprzez pchnięcie lub pociągnięcie dźwigni. W
niektórych modelach istnieje opcja zmiany o dwa przełożenia jednocześnie.
Działanie lewej dźwigni
* Na rysunku znajduje się model trzyrzędowy. Dla mechanizmu dwurzędowego
metoda jest taka sama.
•Dźwignia A: przełącza na większą tarczę mechanizmu korbowego
Pozycja początkowa
dźwigni A
•Dźwignia B: przełącza na mniejszą tarczę mechanizmu korbowego
UM-0148A-002 Podręcznik użytkownika
