Quick-Start Guide
To view manuals, FAQs, videos, drivers, downloads, technical wings, and more, visit www.startech.com/support.
Manual Revision: October 11, 2023 9:32 AM

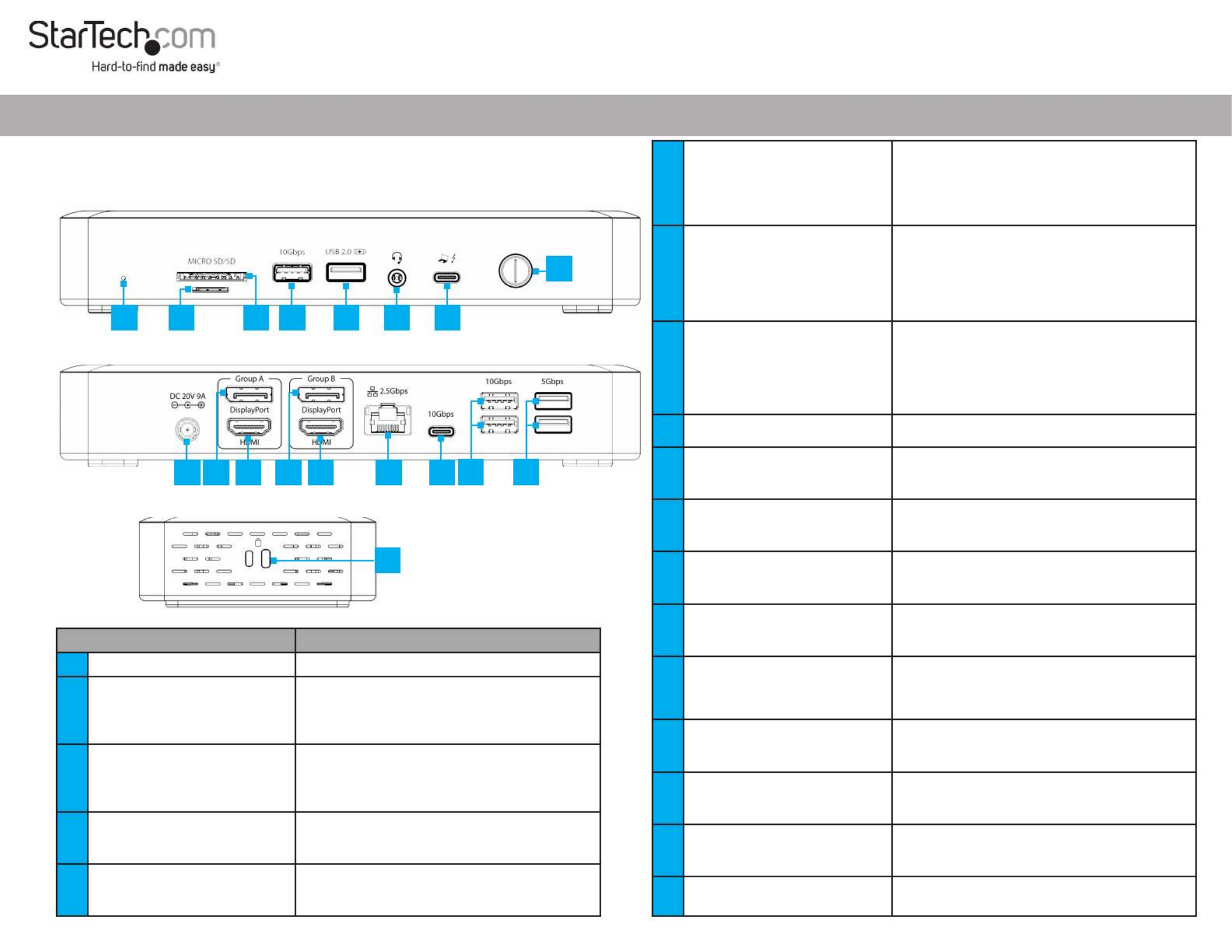

Product Diagram (Side A)
Thunderbolt 4/USB4 Dock, Quad Display, 7x USB, 2.5GbE, 98W Power Delivery
1
13
2
(Side B)
Product ID
132N-TB4USB4DOCK / 132UE-TB4USB4DOCK
(Side C)
Component Function
1Power Button • Press and Release to Toggle Power for the Dock
2Thunderbolt 4 Host Port
(USB Type-C)
• Connect to a Thunderbolt 4 Port on a Host Computer
• Thunderbolt 3/USB4 (40 Gbps)
• Power Delivery 3.0 Specication
• Capability of charging the Host Computer up to 98W
33.5mm Headset Jack
• Connect a 3.5mm Audio Device
• 4-Position CTIA
• Mono Audio Input
• Stereo Audio Output
4USB-A Data/Charge Port
• Connect and/or Charge a USB-A Peripheral
• USB 2.0 (480Mbps)
• Supports 7.5W BC 1.2 Charging (5V/1.5A)
5USB-A Data Port
• Connect a USB-A Peripheral
• USB 3.2 Gen 2 (10 Gbps)
• Supports 4.5W of Power (5V/0.9A)
129
18
34
11
10 16
15
6SD Card Reader
• Secure Digital (SD) 4.0 UHS-II, SD 3.0, 2.0, 1.1, and 1.0
compatibility
• Push an SD Card, label side up, into the SD Card Slot
• Note: The Host Computer’s Operating System (OS)
will automatically detect the SD Card and install the
required driver software
7MicroSD Card Reader
• Micro Secure Digital (microSD) 4.0 UHS-II, microSD
3.0, 2.0, 1.1, and 1.0 compatibility
• Push a microSD Card, label side down, into the
microSD Card Slot
• Note: The Host Computer’s Operating System (OS)
will automatically detect the SD Card and install the
required driver software
8Status LED
• Illuminates Green, When the Dock is Connected to a
Host Computer
• Illuminates White, When the Dock is Not Connected
to a Host Computer
• Does Not Illuminate, When the Dock is Turned O
9DC 20V Port • Connect the Dock to a Power Source, using the
Universal Power Adapter
10 DisplayPort Port
(Group A)
• Connect a DisplayPort Display as Video Output #1
• DisplayPort 1.4
• Resolutions up to 7680 x 4320 60Hz
11 HDMI Port
(Group A)
• Connect an HDMI Display as Video Output #2
• HDMI 2.1
• Resolutions up to 7680 x 4320 60Hz
12 DisplayPort Port
(Group B)
• Connect a DisplayPort Display as Video Output #3
• DisplayPort 1.4
• Resolutions up to 7680 x 4320 60Hz
13 HDMI Port
(Group B)
• Connect an HDMI Display as Video Output #4
• HDMI 2.1
• Resolutions up to 7680 x 4320 60Hz
14 2.5 Gigabit Ethernet Port
• Connect the Dock to a Network Device, using a
Network Cable
• 2.5GBASE-T / 1000BASE-T / 100BASE-T / 10BASE-T
• 2.5Gbps/1000Mbps/100Mbps/10Mbps
15 USB-C Data Port
• Connect a USB-C Peripheral
• USB 3.2 Gen 2 (10 Gbps)
• Supports 4.5W of Power (5V/0.9A)
16 2x USB-A Data Ports
• Connect USB-A Peripherals
• USB 3.2 Gen 2 (10 Gbps)
• Supports 4.5W of Power (5V/0.9A)
17 2x USB-A Data Ports
• Connect USB-A Peripherals
• USB 3.2 Gen 1 (5 Gbps)
• Supports 4.5W of Power (5V/0.9A)
18 2x Lock Slots
(Standard & Nano)
• Connect a K-Slot Style Locking Device to deter the
theft of the Docking Station
14
567
17
8
Rozwiązywanie problemów StarTech.com 132UE-TB4USB4DOCK
Jeśli dokładnie przeczytałeś instrukcję, ale nie znalazłeś rozwiązania swojego problemu, poproś o pomoc innych użytkowników
Specyfikacje
| Kolor produktu: | Szary |
| Rodzaj zasilania: | DC |
| Materiał obudowy: | Aluminium |
| Wbudowany wyłącznik: | Tak |
| Napięcie wejściowe AC: | 110 - 240 V |
| Wysokość produktu: | 34 mm |
| Szerokość produktu: | 210 mm |
| Głębokość produktu: | 96 mm |
| Waga produktu: | 200 g |
| Szerokość opakowania: | 235 mm |
| Wysokość opakowania: | 90 mm |
| Głębokość opakowania: | 145 mm |
| Certyfikat środowiskowy (zrównoważonego rozwoju): | CE, RoHS |
| Technologia łączności: | Przewodowa |
| Wyjścia słuchawkowe: | 1 |
| Wtyk słuchawek: | 3,5 mm |
| Gniazdko wyjścia DC: | Tak |
| Maksymalne zużycie mocy: | 180 W |
| Zasilacz sieciowy: | Tak |
| Typ HD: | 8K Ultra HD |
| Obsługiwane systemy operacyjne Mac: | Mac OS X 11.0 Big Sur, Mac OS X 12.0 Monterey, Mac OS X 13.0 Ventura |
| Obsługiwane typy kart pamięci: | MicroSD (TransFlash), MicroSDHC, MicroSDXC, SD, SDHC, SDXC |
| Pełny dupleks: | Tak |
| Prędkość transferu danych przez Ethernet LAN: | 10,100,1000,2500 Mbit/s |
| Ilość portów Ethernet LAN (RJ-45): | 1 |
| Napięcie operacyjne: | 20 V |
| Zakres temperatur (eksploatacja): | 0 - 40 °C |
| Zakres wilgotności względnej: | 0 - 95 % |
| Skrócona instrukcja obsługi: | Tak |
| Przewody: | Thunderbolt |
| Liczba portów USB 2.0: | 1 |
| Przewodowa sieć LAN: | Tak |
| Zintegrowany czytnik kart: | Tak |
| Waga wraz z opakowaniem: | 1400 g |
| Wysokość skrzyni wzorcowej (zewnętrznej): | 285 mm |
| Długość skrzyni głównej (zewnętrznej): | 310 mm |
| Szerokość skrzyni zbiorczej (zewnętrznej): | 380 mm |
| Diody LED: | LAN, Power |
| Zakres temperatur (przechowywanie): | -20 - 70 °C |
| Ilość portów USB 3.2 Gen 1 (3.1 Gen 1) Typu-A: | 2 |
| Prąd wyjściowy: | 9 A |
| Ilość portów USB 3.2 Gen 2 (3.1 Gen 2) Typu-A: | 3 |
| Ilość portów USB 3.2 Gen 2 (3.1 Gen 2) Typu-C: | 1 |
| Ilość portów HDMI: | 2 |
| Szybkość przesyłania danych: | 40 Gbit/s |
| Prąd wejściowy: | 2.5 A |
| Ilość DisplayPort: | 2 |
| Maksymalna częstotliwość odświeżania: | 60 Hz |
| Kensington Lock: | Tak |
| Typ gniazda zamka kabla: | Kensington, Nano |
| Wersja HDMI: | 2.1 |
| Wersja DisplayPort: | 1.4 |
| Produkty w skrzyni głównej (zewnętrznej): | 4 szt. |
| Technologia okablowania Copper Ethernet: | 2.5GBASE-T, 10BASE-T, 100BASE-T, 1000BASE-T |
| Zgodność z zasadami zrównoważonego rozwoju: | Tak |
| Interfejs hosta: | Thunderbolt 4 |
| Port dla zestaw słuchawka/mikrofon: | Tak |
| Maksymalna rodzielczość cyfrowa: | 7680 x 4320 px |
| Zestaw układów: | Intel - JHL8440, Cypress - HX3PD, Parade - FL5801, Realtek - RTL8156BG, Genesys Logic - GL3231S, Realtek - ALC4030U, Realtek - RTD2188, Cypress - CCG5, TI - TPS2546 |
| Zasilanie USB: | Tak |
| Wersja USB Power Delivery: | 3.0 |
| Maksymalne zasilanie USB: | 98 W |
| Obsługa UASP: | Tak |
| Kompatybilne złącza sieciowe: | EU, UK |
