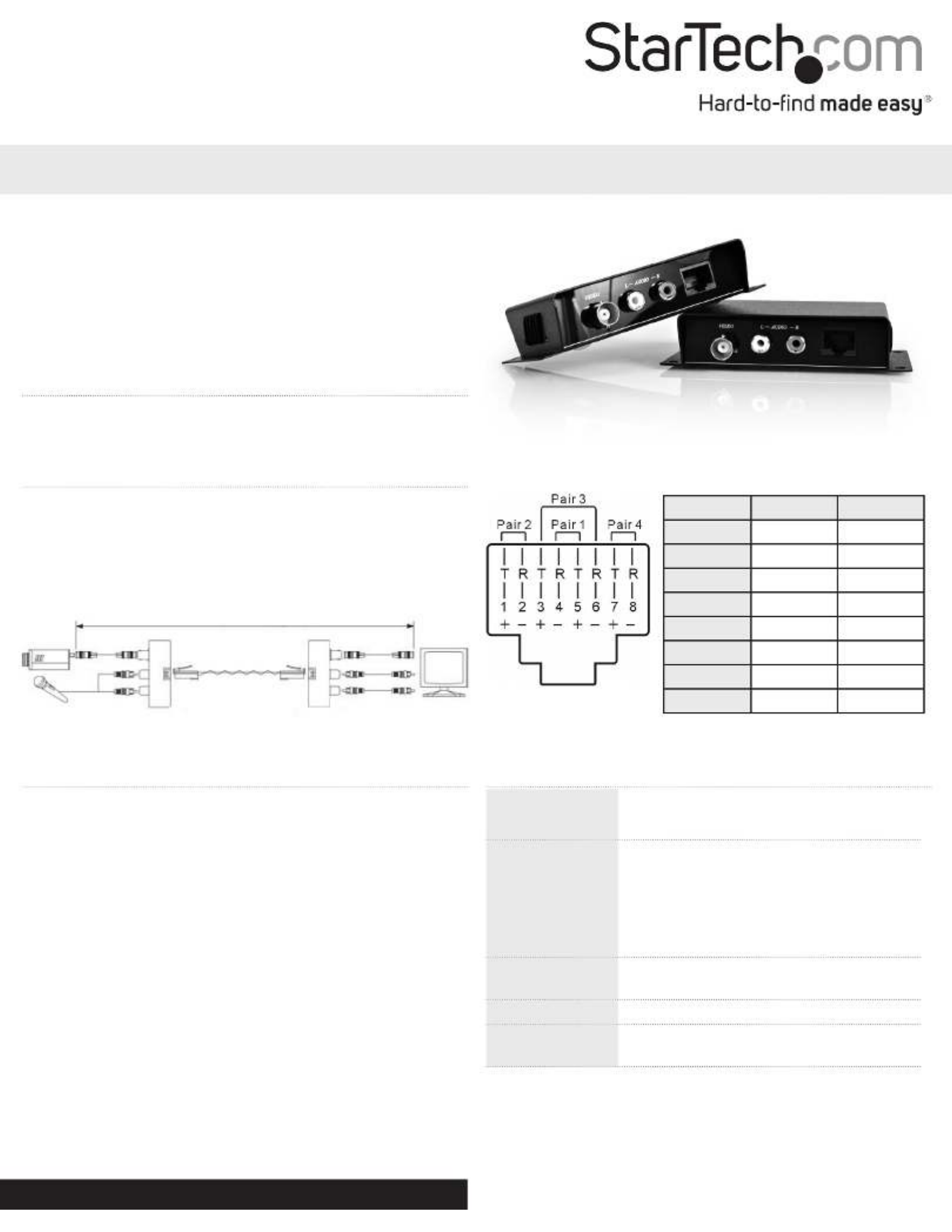

Instruction Manual
DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT: Guida per l'uso - it.startech.com
NL: Gebruiksaanwijzing - nl.startech.com
PT: Guia do usuário - pt.startech.com
Manual Revision: 02/23/2012
For the most up-to-date information, please visit: www.startech.com
Pin Colour Function
1W-O S2
2O S1
3W-G Audio +
4BL A1
5W-BL A2
6G Audio -
7W-BR Video +
8BR Video -
Packaging Contents
• Composite Video Extenders (local and remote ends) (2)
• Installation/Mounting Kit (1)
• User Manual (1)
System Requirements
• A Composite Video Source
• An RCA (component) audio source
• Input and output Component Video cables and RCA audio cables
• A display with an available Composite Video input
• RCA (composite) audio playback availability
COMPUTPEXTA
Composite Video Extender over Cat 5 with Audio
*actual product may vary from photos
Basic Setup
1. Connect the Composite Video cable to the output on the back of
the video source.
2. Connect the opposite end of the Component Video cable used in
Step 1 to COMPUTPEXTA local unit.
3. Connect the RCA(composite) audio cable to the RCA audio ports
on the audio source.
4. Connect the opposite end(s) of the RCA audio ports on the
COMPUTPEXTA local unit (marked L-Audio-R)
5. Connect the Cat5 cable to the RJ45 port on the COMPUTPEXTA
local unit.
6. Connect the remaining end of the Cat5 cable to the RJ45 port
located on the COMPUTPEXTA remote unit.
7. Connect the second Composite Video cable to the COMPUTPEXTA
remote unit
8. Connect the remaining end of the Composite Video cable to the
video display (e.g television, VCR, etc.)
9. Connect the second RCA (Composite) audio cable(s) to the
COMPUTPEXTA remote unit.
10. Connect the remaining end of the second RCA (composite) audio
able to the audio output (e.g television, stereo receiver etc.)
COMPUTPEXTA
(Local)
COMPUTPEXTA
(Remote)
Specications
Certications
(Regulatory etc.) FCC, CE, WEEE, RoHS
Connectors
Input: 1 x RJ45
1 x Stereo Audio RCA
1 x BNC female
Output: 1 x RJ45
1 x Stereo Audio RCA
1 x BNC female
Dimensions
(LxWxH) 110 x 77 x 24mm
Weight Weight 460g (1.014 lb)
Maximum
Resolution 480i
Rozwiązywanie problemów StarTech.com COMPUTPEXTA
Jeśli dokładnie przeczytałeś instrukcję, ale nie znalazłeś rozwiązania swojego problemu, poproś o pomoc innych użytkowników
Specyfikacje
| Waga produktu: | 460 g |
| Podręcznik użytkownika: | Tak |
| Szerokość opakowania: | 116 mm |
| Wysokość opakowania: | 84 mm |
| Głębokość opakowania: | 113 mm |
| Przewodowa sieć LAN: | Tak |
| Waga wraz z opakowaniem: | 421 g |
| Model: | Nadajnik i odbiornik AV |
| Wymiary produktu (SxGxW): | 77 x 110 x 24 mm |
| Maks. rozdzielczość: | - px |
| Wejście AUX: | Tak |
| Maksymalny dystans transferu: | 200 m |
| Złożone wejście wideo: | 1 |
| Wejścia BNC: | 1 |
| Wejścia RJ-45: | 1 |
